تیرچه بلوک یکی از رایج ترین و متداول ترین سقف های موجود در ایران می باشد. سقف تیرچه و بلوک نوعی دال یک طرفه می باشد که از سه عنصر دال، تیرچه و بلوک (یا یونولیت) تشکیل شده است که تیرچه ها و بلوک ها خودشان انواع مختلفی دارند.
در این سیستم از تیرچه ها به عنوان تیر فرعی استفاده می کنند و تنها وظیفه ی بلوک ها (یا یونولیت) پرکنندگی می باشد و نقش سازه ای ندارند.
هیچ کدام از مصالح ساختمانی به غیر از فولاد تحمل نیروی کششی را ندارد و استفاده از بتن یا هر مصالح دیگری، هیچ کمکی به تحمل نیروهای وارد شده نمی کند و فقط بار مرده سقف (دال) را افزایش می دهد که برای جبران آن باید از فولاد بیشتری استفاده کنیم.
از آنجا که در سقف های تیرچه بلوک، بتن ناحیه کشش حذف شده است و در عوض بلوک جایگزین آن شده است، باعث شده که این نوع سقف ها از لحاظ اقتصادی بسیار مقرون به صرفه باشد و هر روز مشتریان بیشتری پیدا کند.
سقف تیرچه بلوک به تعدادی تیر T شکل گفته میشود که کنار هم قرار دارند و اجزای تشکیل دهنده آن ها تیرچه، بلوک و بتن است که در بالای سقف قرار میگیرند.
*️⃣ تیرچه *️

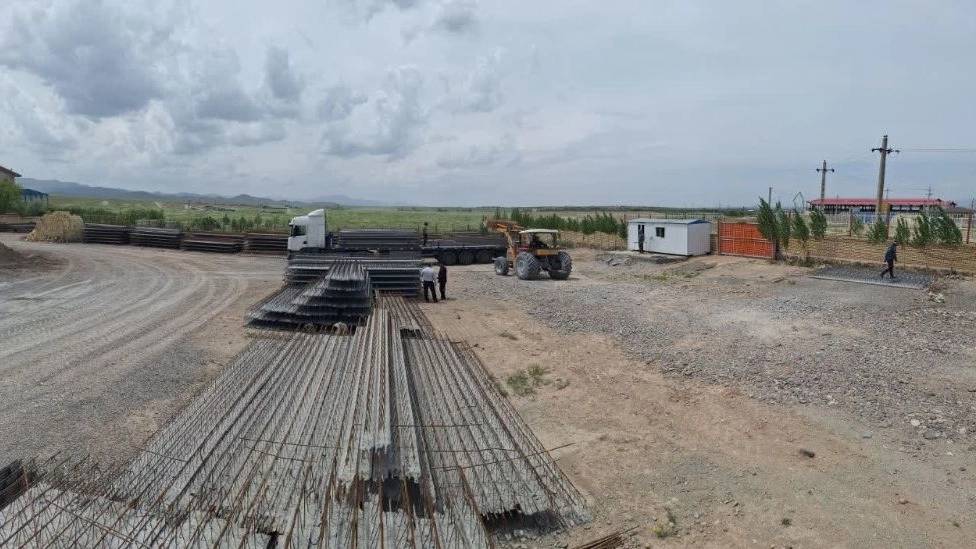

متداول ترین تیرچه نوع بتنی آن است که با قالب فلزی (قالب موقت) و یا قالب سفالی (قالب دائمی) ساخته و عرضه می شود و بیشتر در سقف های تیرچه بلوک مورد استفاده است.

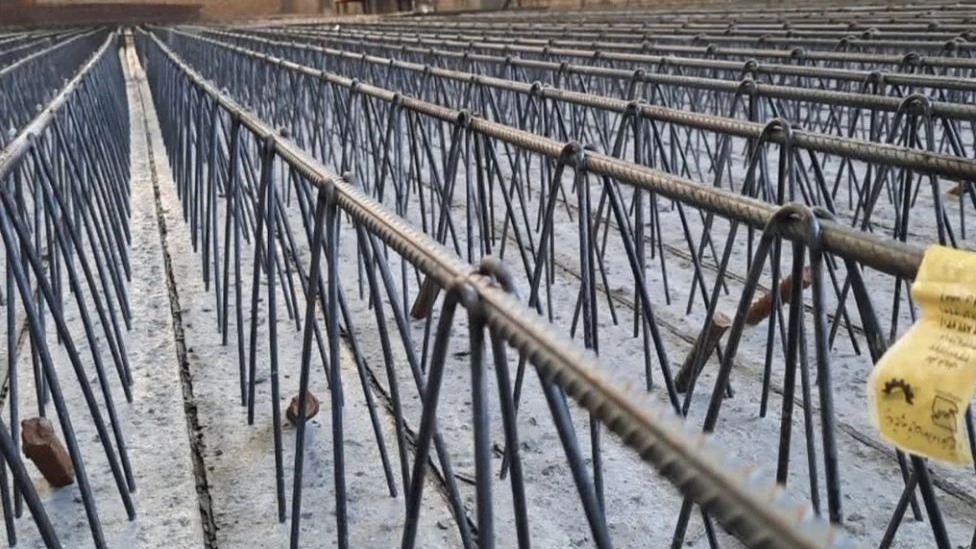

تیرچه های معمولی با سه نوع میلگرد مسلح می شوند:
* میلگرد خرپا (خرپا چیست) نمره ۶ یا ۸
* میلگردهای کف خرپا (میلگرد کششی) با قطرنمره ۶ تا ۱۶
* میلگردهای فوقانی خرپا (میلگرد فشاری) با نمره ۶ یا 8

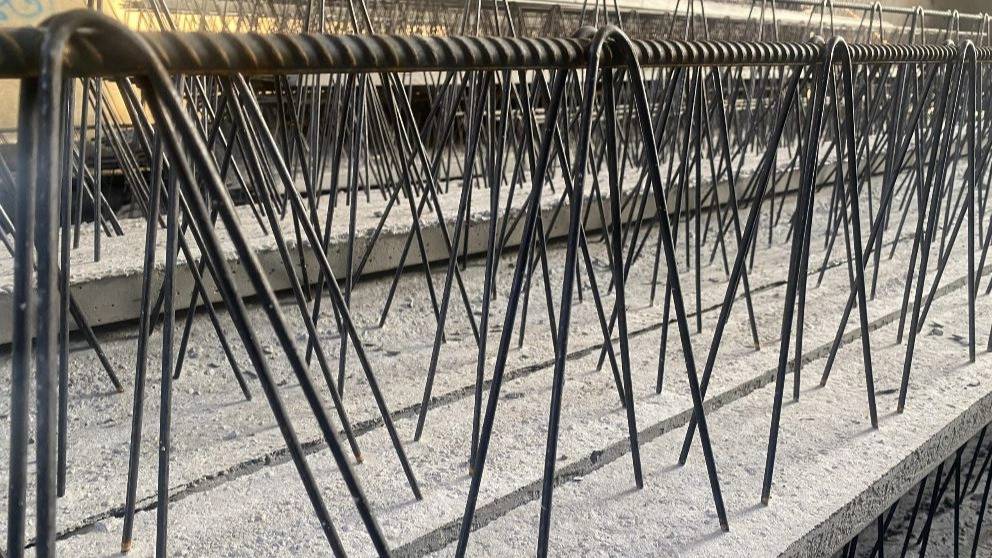

◀️ میلگرد خرپا :
این میلگرد آرماتورهای زیرین و بالائی را مهار می کند (متصل می کند) و در نتیجه مقاومت کششی و فشاری آرماتور را زیاد می کند. معمولا ارتفای خرپای تیرچه ۱۶ سانتی متر است.
◀️ میلگرد کف خرپا :
حداقل تعداد میلگرد کششی ۲ عدد بوده و توصیه می شود قطر آنها از ۸ میلیمتر کمتر و از ۱۶ میلیمتر بیشتر نباشد. در مورد تیرچه هایی که ضخامت بتن پاشنه آنها ۵.۵ سانتی متر یا بیشتر باشد، می توان حداکثر قطر میلگرد کششی را به ۲۰ سانتی متر افزایش داد.
برای صرفه جویی در مصرف فولاد و پیوستگی بهتر با بتن، معمولا از میلگرد آج دار، به عنوان عضو کششی استفاده می شود.
◀️ میلگرد بالایی :
از میلگرد بالایی به منظور تحمل نیروی فشاری خرپا در مرحله اول باربری تیرچه استفاده می شود و قطر آن با توجه به نوع میلگرد و طول دهانه، فاصله تیرچه ها، ارتفاع خرپای تیرچه و ضخامت بتن پوششی، همچنین فاصله جوش های میلگرد عرضی، از ۶ میلی متر تا ۱۲ میلی متر متفاوت است.
